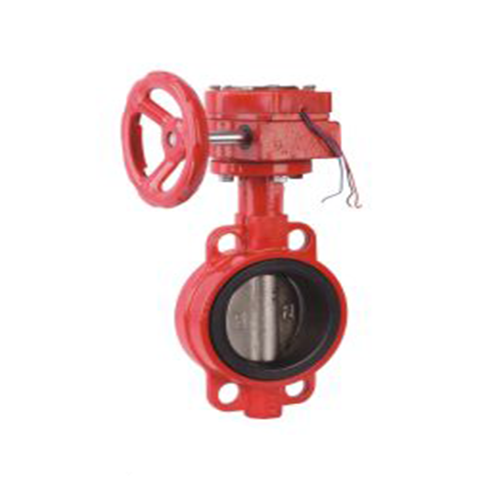

消防信號蝶閥
產品描述
簡介
本蝶閥適用在石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上?？稍诙喾N腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流設備使用。特別廣泛適用于高層建筑消防系統及其它需要顯示閥門開關狀態的管線系統上。

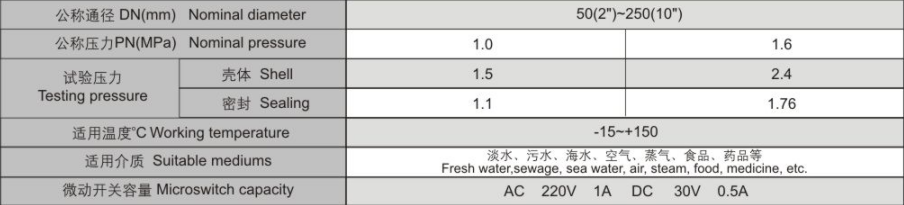

性能規范
特點
1、小型輕便,容易拆裝及維修,并可在任意位置安裝
2、結構簡單,緊湊,90°回轉啟閉迅速
3、操作扭矩小,省力輕巧
4、流量特性趨于直線,調節性能好
5、啟閉試驗次數多達數萬次,壽命長
6、達到完全密封,氣體試驗泄漏為零
7、選擇不同零部件材質,可適用多種介質
8、凡使用閘閥、截止閥、旋塞、膠管閥及隔膜閥的管路,特別在高層建筑消防及需顯示閥門開關狀態的管線系統上,均可用該閥替換。
工作原理
1、本信號蝶閥由蝸輪蝸桿傳動裝置驅動軸及蝶板旋轉實現啟閉和控制流量。
2、旋轉蝸輪蝸桿傳動裝置手輪,使蝶板達到啟閉及調節流量的目的,手輪順時針?lè)较蛐D(zhuǎn)為閥門關閉.
3、蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種型式:
(1)在傳動裝置箱體內設有開向、關向兩個微動開關,分別在閥門全開和關閉時動作,接通控制室“閥開”“閥關”指示燈電源。
2)在傳動裝置箱體內只設關向微動開關(蝶板全關閉位置為0°)當?shù)逵?~40°位置時微動開關動作,輸出閥門關閉信號,40~90位置時另一對常閉觸點可輸出閥門打開信號?？烧{(diào)整壓觸微動開關的凸輪,顯示蝶板所處的不同位置。

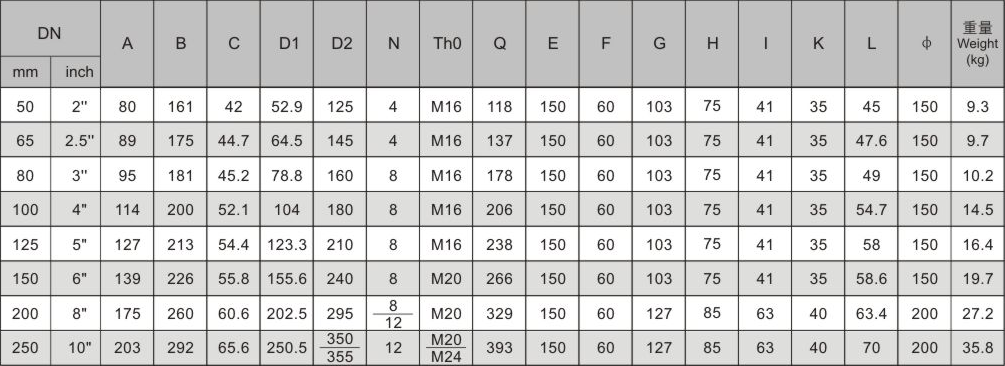

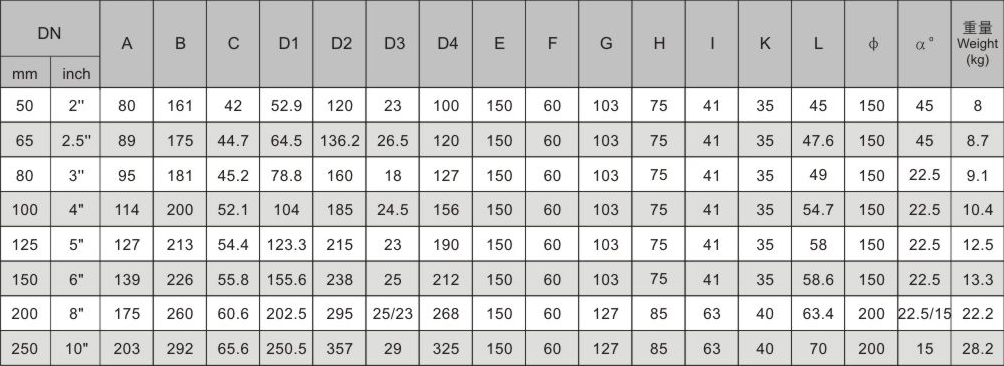

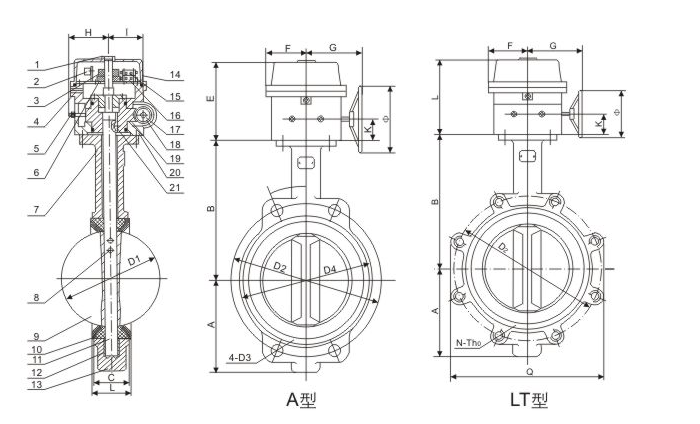

主要尺寸表和重量
注:3"另有4孔符合JB79-59標準,Pg=10kgf/cm2,D2=160,D3=18,a=45°
